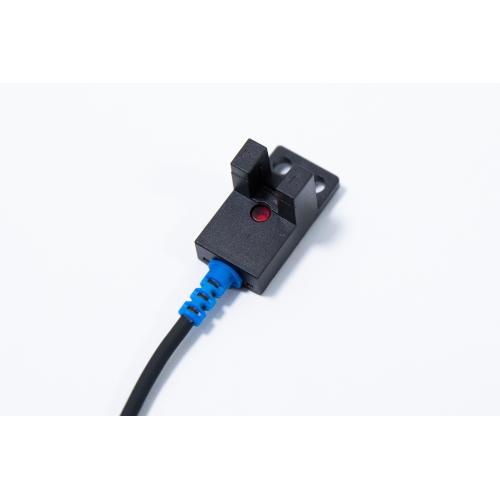

Фотоэлектрический переключатель с прецизионным разъемом (тип разъема)
Серия DQKE3-Y54 разработана для высокоточного обнаружения кромок и контроля скорости вращения в автоматизированных системах. Обладая стандартизированной шириной щели 5 мм , он использует модулированный инфракрасный луч с длиной волны 940 нм для стабильного обнаружения даже в условиях значительного окружающего освещения. Эта серия отличается интерфейсом типа разъема , который упрощает обслуживание и сокращает время простоя, связанного с кабелем, при этом поддерживая частоту отклика, превышающую 1 кГц для высокоскоростных приложений.
| Engineering Parameter | Detailed Specification Value |
|---|---|
| Model Designation | DQKE3-YN54 (NPN) / DQKE3-YP54 (PNP) |
| Sensing Mode | Through-beam (Trough Type) |
| Detection Distance (Slot Width) | 5mm |
| Min. Sensing Object | Opaque body 2×0.8mm or above |
| Power Supply Voltage | 5-24V DC |
| Current Consumption | < 15mA |
| Circuit Protection | Power Reverse Polarity, Short Circuit, Overload Protection |
| Output Type | NPN-NO+NC or PNP-NO+NC |
| Output Control Profiles | NPN: DC 5~24V, Load ≤ 50mA; Residual < 1.0V (at 50mA), < 0.4V (at 5mA) PNP: DC 5~30V, Load ≤ 50mA; Residual < 1.0V (at 50mA), < 0.4V (at 5mA) |
| Response Frequency | > 1 KHz |
| Ambient Illumination | Sunlight: 10,000Lx; Incandescent: 3,000Lx |
| Operating Environment | Work: -25°C to +55°C; Storage: -30°C to +80°C |
| Ingress Protection Level | IEC Standard IP50 |
| Connection Architecture | Connector Type (with cable connector) |
| Material Construction | Housing: ABS; Lens: PMMA |
Оснащен красным светодиодным индикатором действия для мониторинга состояния в режиме реального времени в условиях яркого освещения.
Встроенная защита схемы обеспечивает безопасность от коротких замыканий и смены полярности питания.
