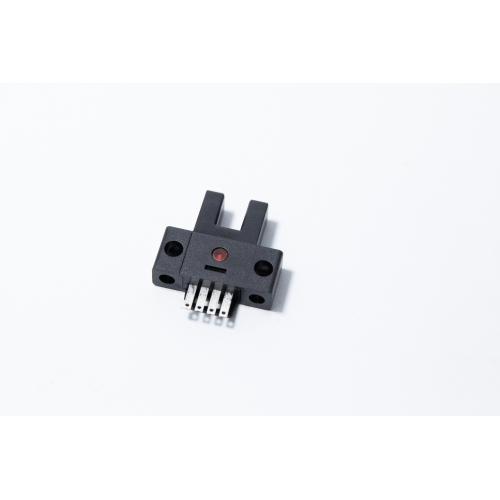

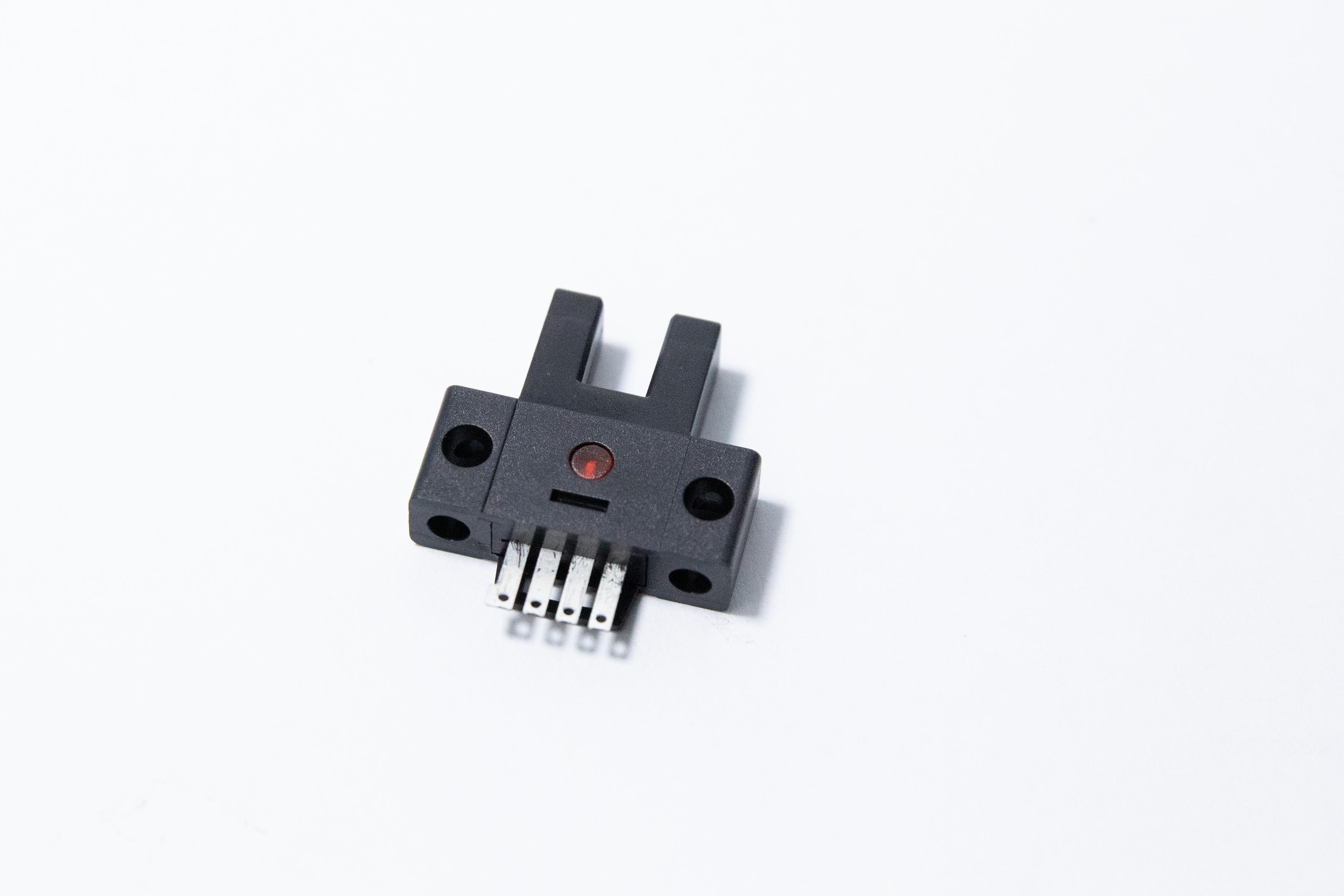

Профессиональная фотоэлектрическая сенсорная система лоткового типа
Серия DQKE3-K54H — это флагманский промышленный коммутатор щелевого типа, разработанный для высокочастотного обнаружения в сложных механических средах. Используя специальную методологию сквозного инфракрасного луча 940 нм, эта серия обеспечивает стабилизированный чувствительный зазор шириной 5 мм, оптимизированный для подсчета зубьев шестерни, обнаружения кромок и высокоскоростного позиционирования. Являясь ведущим высококачественным слотовым переключателем , он оснащен встроенным профессиональным чипом IWT, обеспечивающим расширенные возможности защиты от помех. Независимо от того, интегрированы ли они в роботизированную арматуру или высокоскоростные конвейерные системы, DQKE3-KN54H и DQKE3-KP54H обеспечивают непревзойденную надежность благодаря интерфейсу типа разъема для быстрого обслуживания в полевых условиях.
| Engineering Parameter | Detailed Specification Value |
|---|---|
| Model Designation | DQKE3-KN54H (NPN) / DQKE3-KP54H (PNP) |
| Sensing Mode | Through-Beam (Trough Type) |
| Detection Distance (Slot Width) | 5mm |
| Standard Sensing Object | Opaque body 2×0.8mm or above |
| Power Supply Voltage | 5-24V DC |
| Current Consumption | < 15mA |
| Circuit Protection | Reverse Polarity Protection, Short Circuit Protection, Overload Protection |
| Output Logic Type | NPN-NO+NC or PNP-NO+NC (Dual Logic) |
| Output Control Profiles | NPN Model: DC 5~24V, Load current ≤ 50mA; Residual <1.0V (at 50mA), <0.4V (at 5mA) PNP Model: DC 5~30V, Load current ≤ 50mA; Residual <1.0V (at 50mA), <0.4V (at 5mA) |
| Response Frequency | > 1 KHz |
| Indicator System | Red LED Action Indicator |
| Optical Light Source | Infrared Light Emitting Diode (940nm) |
| Ambient Illumination | Sunlight: 10,000Lx; Incandescent Lamp: 3,000Lx |
| Operating Temperature | Use: -25°C to +55°C; Storage: -30°C to +80°C (No icing) |
| Ambient Humidity | Operation: 35~85% RH; Storage: 35~95% RH (No condensation) |
| Vibration Resistance | 10-55Hz, complex amplitude 1.5mm, X/Y/Z directions for 2H each |
| Dielectric Withstand Voltage | 1000VAC, 50/60Hz for 1min between charging part and casing |
| Ingress Protection Level | IEC Standard IP50 |
| Connection Architecture | Connector Type (With Cable Connector) |
| Material Construction | Housing: ABS; Lens Window: PMMA |
DQKE3-K54H выделяется как решение с высокой частотой отклика, способное превышать 1000 циклов в секунду.
Чтобы сохранить долговечность и точность вашей сенсорной системы, соблюдайте следующие рабочие параметры:
Диэлектрическая защита: устройство рассчитано на напряжение 1000 В переменного тока частотой 50/60 Гц в течение 1 минуты, что обеспечивает изоляцию между активной цепью и корпусом ABS.
Устойчивость к вибрации: рассчитан на выдерживание вибрации амплитудой 1,5 мм по осям X, Y и Z в течение 2 часов по каждой, что идеально подходит для оборудования с высокой вибрацией.
Встроенная защита: встроенная защита от короткого замыкания и обратной полярности защищает датчик от распространенных ошибок проводки.
Влагостойкость: Способен работать при относительной влажности до 85% без образования конденсата, защищен корпусом со степенью защиты IP50.
