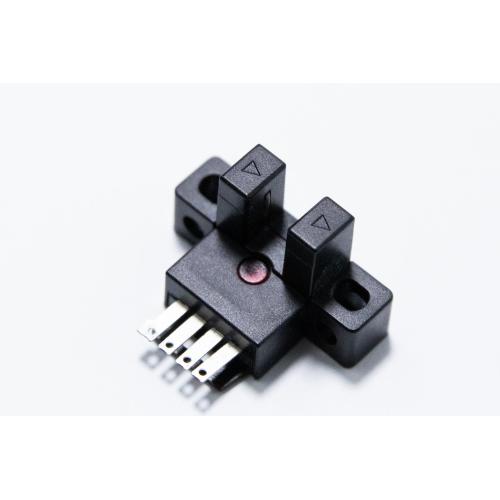

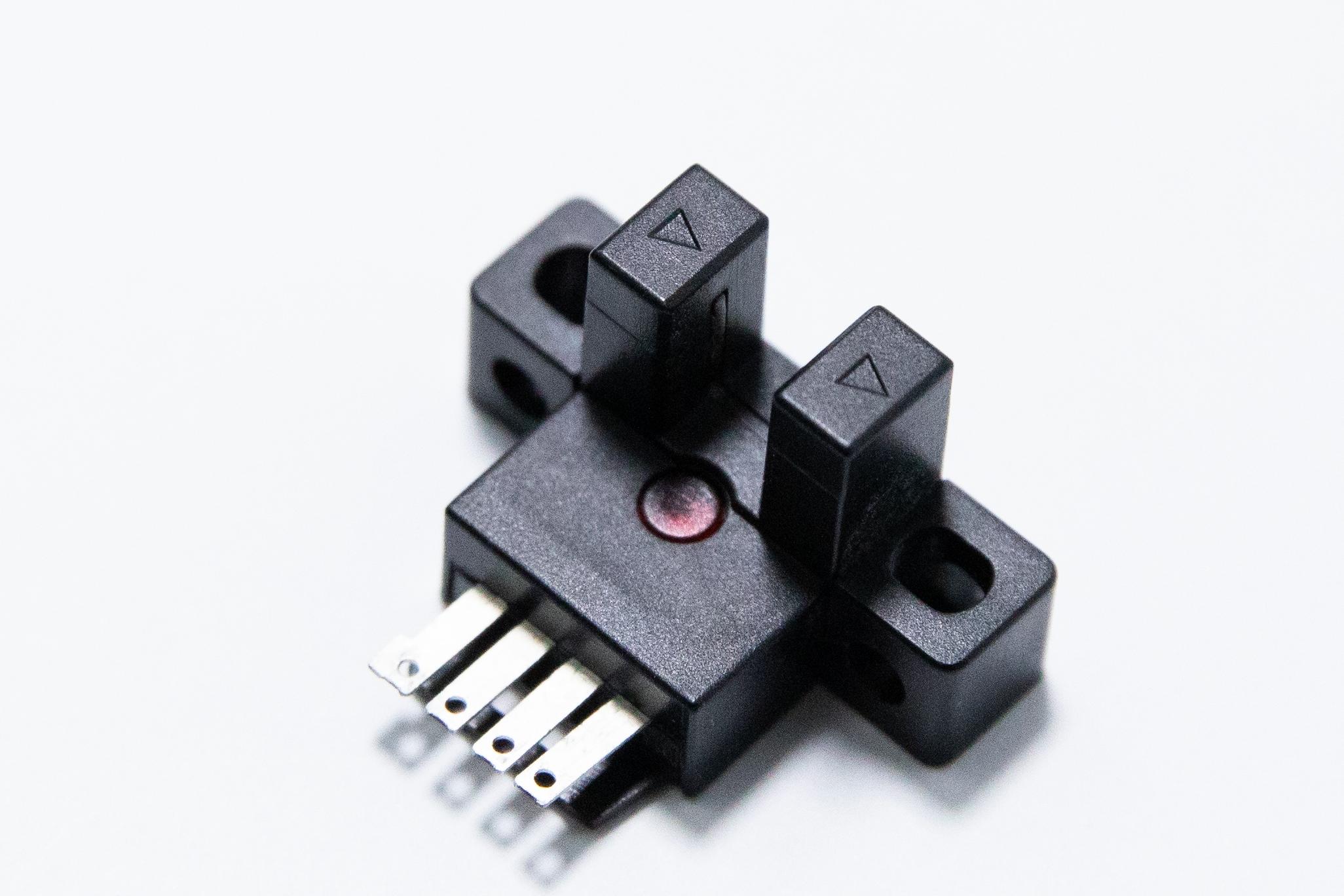

Прецизионный фотоэлектрический переключатель лоткового типа
Серия DQKE3-L54H — это элитный датчик желобчатого (щелевого) типа, предназначенный для высокоскоростного обнаружения кромок и подсчета оборотов. Разработанный как высококачественный слот-переключатель , он использует модулированный инфракрасный луч с длиной волны 940 нм при фиксированной ширине слота 5 мм. Эта серия оптимизирована для промышленных условий, требующих высоких частот отклика, превышающих 1 кГц. Благодаря встроенному интерфейсу типа разъема DQKE3-LN54H и DQKE3-LP54H обеспечивают быстрое развертывание и минимальное время простоя при обслуживании, что делает их лучшим предложением слот-переключателей для точного производства и робототехники.
| Category | Technical Parameter |
|---|---|
| Model Selection | NPN Model: DQKE3-LN54H | PNP Model: DQKE3-LP54H |
| Sensing Mode | Through-beam (Trough type) |
| Sensing Distance (Slot Width) | 5mm |
| Standard Target | Opaque body 2 × 0.8mm or above |
| Power Supply | 5-24V DC |
| Consumption Current | < 15mA |
| Circuit Protection | Power reverse polarity protection, Short circuit protection, Overload protection |
| Output Type | NPN-NO+NC or PNP-NO+NC (Dual logic output) |
| Output Control | NPN: DC 5~24V, Load ≤ 50mA; Residual < 1.0V (at 50mA), < 0.4V (at 5mA) PNP: DC 5~30V, Load ≤ 50mA; Residual < 1.0V (at 50mA), < 0.4V (at 5mA) |
| Response Frequency | > 1 KHz |
| Indicator Light | Red LED Action Indicator |
| Light Source | Infrared LED (940nm wavelength) |
| Ambient Illumination | Sunlight: 10,000Lx | Incandescent lamp: 3,000Lx |
| Operating Environment | Temp: -25°C to +55°C | Humidity: 35~85% RH (No icing/condensation) |
| Vibration Resistance | 10-55Hz, amplitude 1.5mm, X/Y/Z directions (2H each) |
| Protection Degree | IEC IP50 |
| Connection Method | Connector type (includes cable connector) |
| Housing Material | Body: ABS | Lens: PMMA |
Чтобы обеспечить максимальный срок службы датчика, соблюдайте следующее:
