M18 Диффузный отражающий фотоэлектрический датчик

Обзор продукта

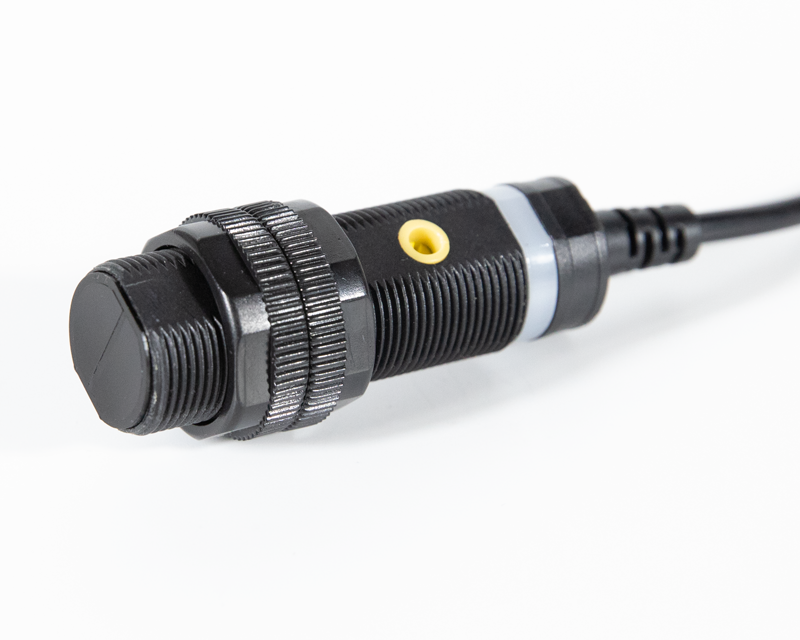

Фотоэлектрический датчик диффузного отражения M18 представляет собой комплексную измерительную станцию, разработанную для максимальной гибкости установки. Являясь высококачественным фотоэлектрическим переключателем , он объединяет передатчик и приемник света в один цилиндрический блок M18. Датчик функционирует, излучая луч света, который отражается от поверхности целевого объекта и возвращается во внутренний приемник. Эта «одноточечная» установка является идеальным решением в области фотоэлектрических переключателей для приложений, где пространство ограничено, а установка отдельных отражателей или приемников нецелесообразна.

Наша серия M18, разработанная как надежные фотоэлектрические датчики , отличается превосходным оптическим усилением и регулируемой чувствительностью, что позволяет обнаруживать объекты различных цветов, текстур и размеров. Независимо от того, интегрированы ли эти долговечные фотоэлектрические устройства в качестве промышленного фотоэлектрического переключателя для обнаружения упаковок на конвейере или в качестве фотоэлектрического переключателя для автоматизации в сложных системах погрузочно-разгрузочных работ, они обеспечивают плавное сочетание высокоскоростного реагирования и надежных промышленных характеристик.

Технические характеристики

Ознакомьтесь с подробными техническими данными нашего высококачественного фотоэлектрического переключателя ниже. Эти параметры гарантируют, что этот датчик соответствует строгим требованиям вашей автоматизированной инфраструктуры.

Расширенные функции и преимущества производительности

В нашем промышленном фотоэлектрическом переключателе используется усовершенствованная оптическая конструкция, которая предлагает несколько ключевых преимуществ для современного производства:

• Точная настройка чувствительности: оснащен встроенным потенциометром, позволяющим операторам точно регулировать расстояние срабатывания, чтобы игнорировать фоновые объекты и фокусироваться только на цели.
• Широкоугольный чувствительный луч: Оптическая сборка M18 обеспечивает большую зону чувствительности, что облегчает обнаружение объектов неравномерной формы или расположения по сравнению с датчиками меньшего размера.
• Высокое соотношение сигнал/шум: улучшенная инфракрасная модуляция гарантирует, что на эти надежные фотоэлектрические датчики не влияет окружающее заводское освещение или близлежащие датчики.
• Прочный корпус M18. Прочный латунный корпус защищает внутреннюю электронику от механического воздействия, что делает эти фотоэлектрические устройства по-настоящему долговечными .

Принцип диффузного зондирования

В фотоэлектрическом переключателе для автоматизации, использующем диффузное отражение, передатчик излучает импульс инфракрасного света. Когда объект попадает в зону обнаружения, свет рассеивается (рассеивается) в нескольких направлениях. Небольшая часть этого рассеянного света возвращается в линзу приемника датчика. Поскольку обнаружение зависит от свойств поверхности объекта, наши надежные фотоэлектрические датчики оптимизированы с высоким коэффициентом усиления, чтобы гарантировать, что даже матовые или темные поверхности вызывают чистый сигнал переключения в диапазоне 40 см. Эта универсальность делает фотоэлектрический датчик диффузного отражения M18 идеальным инструментом для общего определения присутствия.

Руководство по установке и калибровке

Выполните следующие действия, чтобы обеспечить максимальную производительность вашего промышленного фотоэлектрического переключателя :

1. Механическая установка: закрепите датчик M18 на устойчивом кронштейне лицом к траектории цели на расстоянии от 10 до 40 см.
2. Подключение проводки: Подключите коричневый провод к +10–30 В постоянного тока, синий провод к 0 В, а черный провод к входу или нагрузке ПЛК.
3. Калибровка: Установив целевой объект, вращайте винт чувствительности до тех пор, пока не загорится светодиод состояния.
4. Тест стабильности: Удалить цель. Если светодиод продолжает гореть (обнаруживая фон), уменьшайте чувствительность до тех пор, пока светодиод не погаснет, обеспечивая четкую разницу «Вкл/Выкл» фотоэлектрического переключателя для автоматизации .

Сценарии промышленного применения

Прочные фотоэлектрические устройства нашей диффузной серии M18 используются на тысячах заводов по всему миру:

• Упаковочные линии: подсчет коробок, проверка наличия продукции внутри открытых коробок или управление накоплением на лентах.
• Логистика и сортировка: определение присутствия посылок на высокоскоростных сортировочных желобах.
• Станки: обнаружение наличия заготовок или инструментов в рабочей зоне обрабатывающего центра.
• Автоматизированная сборка: подтверждение размещения деталей на станциях сборки автомобилей или электроники.

Часто задаваемые вопросы (FAQ)

Вопрос: Как цвет цели влияет на расстояние срабатывания?
О: Белые поверхности отражают больше всего света и достигают максимального расстояния 40 см. Для черных или темно-серых предметов расстояние может уменьшаться на 50-70% из-за поглощения света.

Вопрос: Могу ли я использовать этот датчик без отражателя?
А: Да. Диффузная модель представляет собой доступный фотоэлектрический переключатель, поскольку в ней в качестве отражателя используется сам объект, что упрощает требования к оборудованию.

Вопрос: Что делать, если датчик ошибочно обнаруживает фоновую стену?
A: Используйте винт регулировки чувствительности, чтобы уменьшить диапазон до тех пор, пока стена не будет игнорироваться, или слегка наклоните датчик, чтобы луч не падал на фон перпендикулярно.
