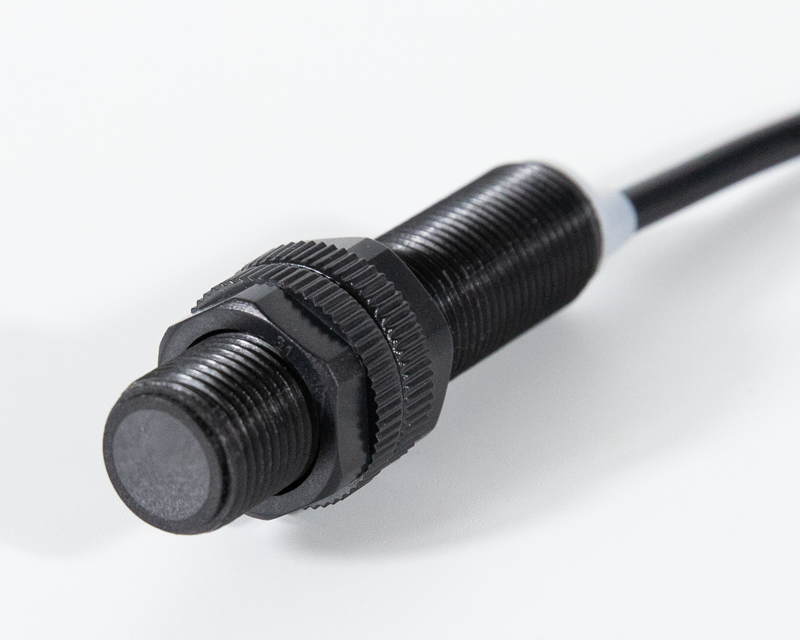

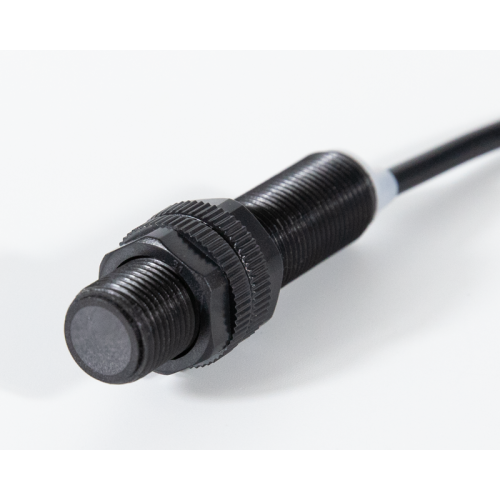

M12 Диффузный отражающий фотоэлектрический датчик

Обзор продукта

Фотоэлектрический датчик диффузного отражения M12 является краеугольным камнем современных промышленных датчиков, предлагая элегантное и эффективное решение для бесконтактного обнаружения объектов. Высококачественный фотоэлектрический переключатель объединяет передатчик и приемник света в одном компактном цилиндрическом корпусе M12. Гениальность этого датчика заключается в его простоте: он излучает луч света, который отражается от целевого объекта и возвращается в приемник датчика. Это устраняет необходимость в отдельных отражателях или приемниках, что делает его доступным фотоэлектрическим переключателем , который экономит значительное пространство для установки и затраты на рабочую силу.

В быстро меняющемся мире автоматизации наличие надежных фотоэлектрических датчиков имеет решающее значение. Наша серия M12 Diffuse разработана для обеспечения стабильного обнаружения даже в компактном оборудовании, где возможности монтажа ограничены. Независимо от того, используются ли эти долговечные фотоэлектрические устройства в качестве промышленного фотоэлектрического переключателя для подсчета упаковок или в качестве фотоэлектрического переключателя для автоматизации в роботизированных системах захвата и размещения, они обеспечивают стабильную работу и минимальные требования к техническому обслуживанию.

Технические характеристики

Чтобы обеспечить идеальную совместимость с вашими системами управления, мы изложили основные технические параметры ниже. Наши высококачественные модели фотоэлектрических переключателей созданы в соответствии со строгими международными стандартами.

Основные характеристики и промышленные преимущества

Наш промышленный фотоэлектрический переключатель — это не просто датчик; это высокоточный инструмент, разработанный для суровых условий современных заводов:

• Встроенный потенциометр чувствительности: позволяет пользователю точно настроить диапазон обнаружения. Это важно для различения целевого объекта и сложного фона.
• Установка одного блока: устраняя необходимость в отражателе или втором приемном блоке, этот доступный фотоэлектрический переключатель значительно сокращает время механической настройки.
• Усовершенствованная защита от ЭМС: защита от электромагнитных помех гарантирует, что надежные фотоэлектрические датчики не сработают ложно вблизи мощных двигателей или приводов.
• Мониторинг состояния: светодиоды высокой интенсивности обеспечивают мгновенную визуальную информацию о состоянии питания и выхода, что очень важно для быстрого устранения неполадок.

Наука диффузного обнаружения

В фотоэлектрическом переключателе для автоматизации, использующем диффузное отражение, излучатель излучает луч модулированного света. Когда объект попадает в зону действия датчика, свет отражается от его поверхности в нескольких направлениях. Небольшая часть этого «рассеянного» света возвращается в линзу приемника. Поскольку разные материалы (пластик, металл, бумага) обладают разными отражающими свойствами, наши долговечные фотоэлектрические устройства оснащены схемами с высоким коэффициентом усиления для обнаружения объектов независимо от их текстуры в диапазоне 10–30 см. Это делает его очень гибким инструментом для обнаружения общего назначения, когда положение цели может незначительно меняться.

Руководство по установке и настройке

Интеграция высококачественного фотоэлектрического переключателя представляет собой простой процесс, состоящий из 4 шагов:

1. Расположение: установите датчик M12 прямо напротив пути, по которому будет проходить объект. Убедитесь, что расстояние находится в пределах ограничения Sn (расстояние срабатывания).
2. Проводка: применяется стандартная цветовая маркировка трехпроводной схемы постоянного тока: коричневый (+), синий (-) и черный (выход). Убедитесь, что логика вашего ПЛК соответствует модели NPN или PNP.
3. Регулировка: используйте винт чувствительности. При наличии мишени поворачивайте по часовой стрелке, пока не загорится выходной светодиод.
4. Проверка: удалите объект, чтобы убедиться, что датчик выключился. Если он остается включенным из-за отражения фона, уменьшите чувствительность до тех пор, пока фон не будет игнорироваться.

Сценарии промышленного применения

Нашим долговечным фотоэлектрическим устройствам доверяют в различных отраслях производства:

• Сборка электроники: обнаружение присутствия печатных плат или компонентов на производственной линии.
• Упаковочная промышленность: подсчет коробок, проверка наличия этикеток или управление циклами подачи.
• Управление конвейером: обнаружение деталей в вибрационном питателе или обнаружение застреваний в желобе.
• Обработка материалов: размещение поддонов или определение того, когда контейнер достиг своей вместимости.

Часто задаваемые вопросы (FAQ)

Вопрос: Как цвет объекта влияет на расстояние срабатывания?
О: Светлые или белые объекты отражают больше света и могут быть обнаружены на максимальном расстоянии. Для темных или черных объектов расстояние обнаружения может быть уменьшено примерно до 30–50 % от максимального.

Вопрос: Подходит ли этот датчик для условий с высокой вибрацией?
О: Да, наш промышленный фотоэлектрический переключатель полностью герметизирован смолой и помещен в прочный никелированный латунный корпус, что делает его по-настоящему долговечным фотоэлектрическим устройством .

Вопрос: В чем преимущество диффузной модели по сравнению со сквозным лучом?
О: Основное преимущество — простота установки. Поскольку вам нужно смонтировать и подключить только одно устройство, это гораздо более доступный фотоэлектрический переключатель с точки зрения общей стоимости системы.
