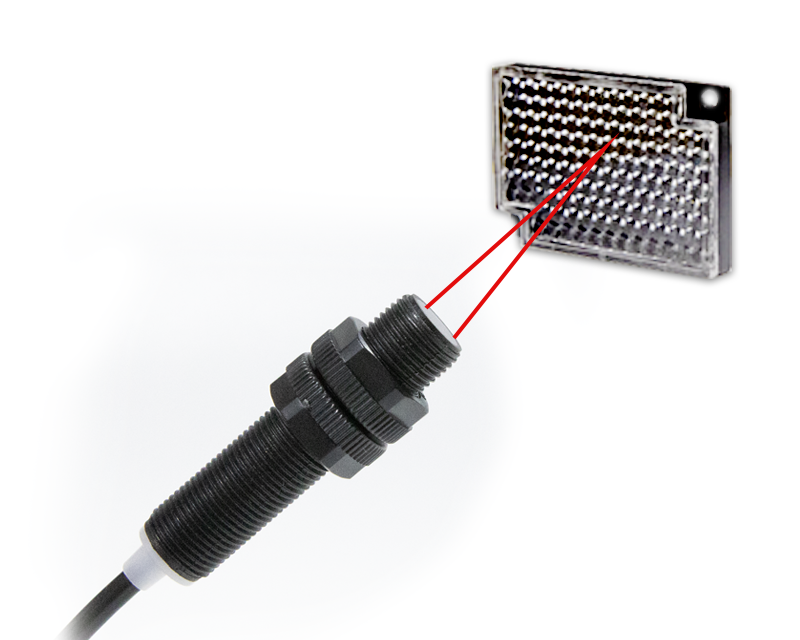

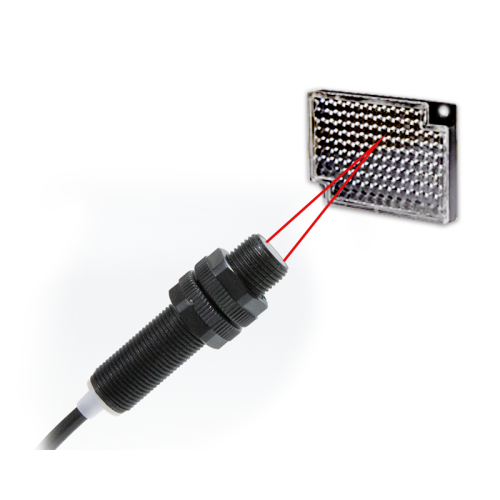

Светоотражающий фотоэлектрический датчик M12

Обзор продукта

Светоотражающий фотоэлектрический датчик M12 представляет собой значительный шаг вперед в удобстве и точности измерений. В отличие от систем на пересечение луча, для которых требуются два отдельных блока, в световозвращающем датчике и излучатель, и приемник размещены в одном корпусе M12. Направляя луч на специальный отражатель, датчик обнаруживает объекты, которые прерывают отраженный свет. Этот высококачественный фотоэлектрический переключатель является идеальным выбором для применений, где проводка возможна только на одной стороне производственной линии.

В качестве надежных фотоэлектрических датчиков наша серия M12 включает в себя механизм поляризованного фильтра. Это гарантирует, что даже объекты с высокой отражающей способностью или зеркальноподобные объекты, которые в противном случае могли бы обмануть стандартный датчик, будут обнаружены с абсолютной уверенностью. Ищете ли вы доступный фотоэлектрический переключатель для крупносерийного производства или специализированный промышленный фотоэлектрический переключатель для интеграции роботов, это устройство предлагает идеальное сочетание производительности и долговечных фотоэлектрических устройств .

Технические характеристики

Следующие параметры определяют эксплуатационные качества нашего фотоэлектрического переключателя для автоматизации . Эти значения тщательно откалиброваны для обеспечения максимальной производительности в различных промышленных условиях.

Особенности продукта и преимущества производительности

Почему лидеры отрасли выбирают наш высококачественный фотоэлектрический переключатель вместо обычных моделей:

• Поляризованный светофильтр: эффективно устраняет «ложные срабатывания» от блестящих поверхностей, таких как полированный металл или поддоны, упакованные в термоусадочную пленку.
• Преимущество односторонней проводки: сокращает время установки и затраты на прокладку кабелей на 50 % по сравнению с датчиками на пересечение луча.
• Корпус с резьбой M12: прецизионный корпус из никелированной латуни обеспечивает превосходную механическую защиту и отвод тепла.
• Яркий светодиодный индикатор: четко показывает состояние и стабильность выходного сигнала, упрощая процесс выравнивания во время первоначальной настройки.

Принцип световозвращающего зондирования

В световозвращающей конфигурации луч света, излучаемый промышленным фотоэлектрическим переключателем, отражается обратно в приемник специальным угловым отражателем. Ключевой технологией здесь является поляризационный фильтр . Излучатель излучает свет, поляризованный в одной плоскости, а отражатель поворачивает этот свет на 90 градусов, прежде чем отправить его обратно. Фильтр приемника принимает свет только при повороте на 90 градусов. Эта усовершенствованная конструкция означает, что наши надежные фотоэлектрические датчики могут различать свет, возвращаемый отражателем, и свет, отраженный от блестящей детали, обеспечивая 100% точность обнаружения.

Пошаговое руководство по установке

Выполните следующие шаги, чтобы интегрировать наш фотоэлектрический переключатель для автоматизации в вашу систему:

1. Установите отражатель: расположите отражатель в желаемой точке обнаружения, убедившись, что он перпендикулярен оси датчика.
2. Закрепите датчик: установите датчик M12 прямо напротив отражателя, используя прилагаемые монтажные гайки.
3. Электрическая проводка: Подключите источник питания постоянного тока 10–30 В (коричневый: +, синий: -). Подключите черный провод к входу ПЛК.
4. Выравнивание: регулируйте датчик до тех пор, пока красный светодиод состояния не погаснет (для режима включения света), что указывает на идеальный обратный сигнал от отражателя.

Сценарии промышленного применения

Эта серия долговечных фотоэлектрических устройств используется по всему миру в различных секторах:

• Конвейерные системы: Обнаружение наличия и недостатков продукции на сборочных линиях.
• Автоматизированное складирование: распознавание поддонов на стеллажах или маршрутах AGV, где используется светоотражающая термоусадочная пленка.
• Продукты питания и напитки: линии розлива, где датчику необходимо обнаруживать уровень непрозрачной жидкости или наличие крышки.
• Безопасность оборудования: создание простого эффекта световой завесы для безопасных зон доступа.

Часто задаваемые вопросы (FAQ)

Вопрос: Могу ли я использовать любое зеркало в качестве отражателя?
О: Нет, нашим надежным фотоэлектрическим датчикам требуется угловой отражатель для правильной поляризации света для приемника. В каждый комплект мы включаем стандартный отражатель.

Вопрос: Какое максимальное расстояние может достичь датчик?
Ответ: Стабильное расстояние срабатывания составляет 3 метра, что достаточно для большинства промышленных конвейеров и ворот.

Вопрос: Защищен ли датчик от ошибок проводки?
О: Да, наш промышленный фотоэлектрический переключатель включает полную защиту от обратной полярности, гарантирующую, что устройство не будет повреждено в случае пересечения проводов.
